Die Umrüstung auf einen moderneren Lichtmaschinen/Zündungstyp ist ein probates Mittel um dauerhafter und sicherer unterwegs zu sein. So sind die berührungsfrei arbeitenden CDI Zündungen nahezu unverwüstlich und zuverlässig, ebenso ist die Lichtausbeute mit einer modernen, Regler gestützten, Bordelektrik um ein vielfaches höher, da nicht nur die Spannung von 6Volt auf 12Volt erhöht wird, sondern auch die Zündgrundplatte generell mehr Leistung produzieren kann.
Dazu ist es notwendig den Kabelbaum anzupassen, da bei einer modernen Elektrik die Lichtmaschinen zur maximalen Leistungsausbeute alle Lichtspulen in Reihe geschaltet haben und nur noch ein stromführendes Kabel als Ausgang für die Bordspannung vorhanden ist. Dieses wird dann zum Spannungsregler geführt, der die Bordspannung auf konstante 12-13Volt limitiert. Somit wird wirksam der gefürchtet Dominoeffekt der alten Elektrik, bei der alle Birnen nach dem Defekt einer einzigen allesamt nacheinander durchbrennen, verhindert. Erst nach dem Regler wird dann der Strom zu den einzelnen Verbraucher geleitet. Durch diese Technik kann auch eine sehr leistungsstarke Lichtmaschine wie z.B. unserer BGM Zündgrundplatte verwendet werden, die bereits bei niedrigen Drehzahlen eine hohe Lichtausbeute und Zündleistung garantiert.
Um eine solche Lichtmaschine im alten Chassis zu verwenden benötigt man daher einen dazu passenden Kabelbaum. Unser Umrüstkabelbaum ist da genau das richtige und zudem sehr universell verwendbar. Er basiert auf einer auf das nötigste reduzierten Elektrik die die Hupe/Schnarre, Fahrtlicht/Abblendlicht sowie das Rück/Bremslicht befeuert. Optional ist die Montage eines Blinkrelais möglich, der Kabelbaum ist dazu bereits vorbereitet.
In Verbindung mit unserem BGM 12Volt Spannungsregler ergibt sich so eine sehr zeitgemäße Bordelektrik die neben einer brillanten und kraftvollen Lichtausbeute auch Gimmicks wie einen Gleichstromausgang für die Ladefunktion eines Handy oder z.B. eines Navigationsgerätes aufweist.
Bei Verwendung unseres Conversion Kabelbaums wird keine Batterie mehr benötigt. Eine evtl. vorhandene 6V-Schnarre kann weiter verwendet werden, sie verkraftet die gelegentlichen 12V problemlos. Weitere technische Informationen sind in unserem Schaltplan hinterlegt.
Verfügbar als Set mit passendem Lichtschalter für:

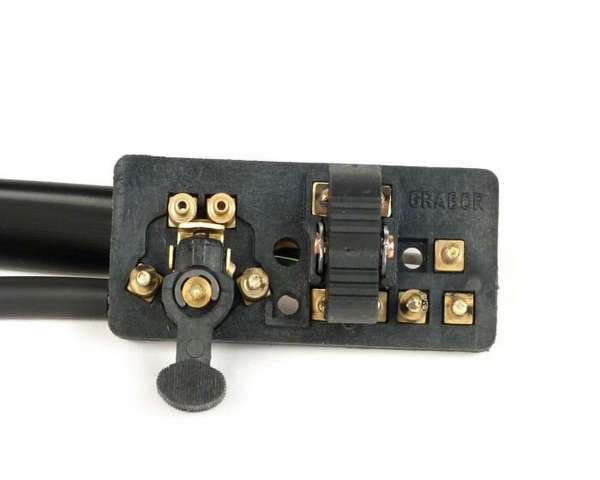

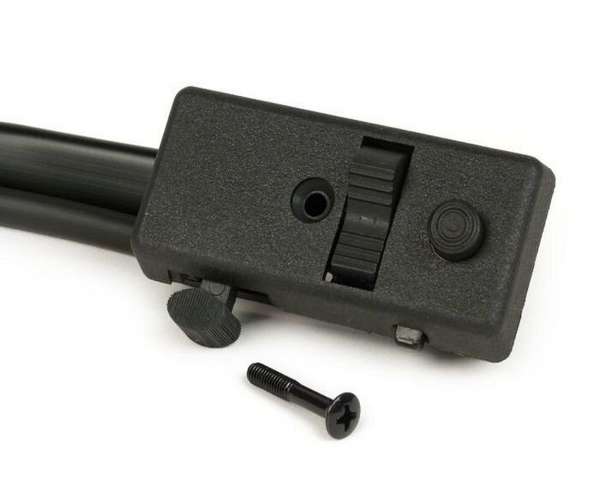

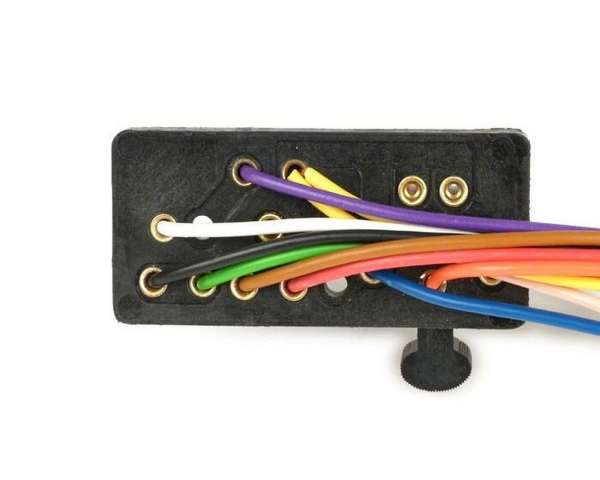

HINWEIS: Dieser Kabelbaumtyp enthält bereits einen fertig vorverdrahteten Lichtschalter. Daher ist der Kabelast für den Lenker (zur Verdrahtung von Lichtschaltern mit Schraubklemmen) überflüssig und muß nicht montiert werden.
Es wird ein Bremslichtschalter Typ "Schliesser" benötigt.
(US)
Baugruppen: | Kabelbäume |
VESPA: | 200 Rally VSE1T, 50 R V5A1T, 50 L V5A1T, 150 Sprint VLB2T (71-), 50 N V5A1T, 50 1. Serie V5A1T (-65), 50 S V5SA1T 2T AC 63-84, 50 Special Elestart V5B2T/V5A3T/V5B4T 2T AC 69-77, 50 Special V5B1T/V5A2T/V5B3T 2T AC 69-83, 125 Super VNC1T 2T AC 65-69, 125 TS VNL3T 2T AC 75-78, 125 VMA1T 2T AC 65-67, 125 VN1-2T 2T AC 54-57, GL 125 VLA1T 2T AC 62-64, GTR 125 VNL2T 2T AC 68-78, Primavera 125 ET3 VMB1T 2T AC 76-83, Primavera 125 VMA2T 2T AC 67-82, Rally 180 VSD1T 2T AC 68-73, Sprint Veloce 150 VLB1T 2T AC 69-79, SR 50 V5SS2T 2T AC 71-79, SS 50 V5SS1T 2T AC 65-71, SS 90 V9SS1T 2T AC 65-71, Super 150 VBC1T 2T AC 65-79 |
40
VESPA: | 200 Rally VSE1T 50 R V5A1T 50 L V5A1T 150 Sprint VLB2T (71-) 50 N V5A1T 50 1. Serie V5A1T (-65) 50 S V5SA1T 2T AC 63-84 50 Special Elestart V5B2T/V5A3T/V5B4T 2T AC 69-77 50 Special V5B1T/V5A2T/V5B3T 2T AC 69-83 125 Super VNC1T 2T AC 65-69 125 TS VNL3T 2T AC 75-78 125 VMA1T 2T AC 65-67 125 VN1-2T 2T AC 54-57 GL 125 VLA1T 2T AC 62-64 GTR 125 VNL2T 2T AC 68-78 Primavera 125 ET3 VMB1T 2T AC 76-83 Primavera 125 VMA2T 2T AC 67-82 Rally 180 VSD1T 2T AC 68-73 Sprint Veloce 150 VLB1T 2T AC 69-79 SR 50 V5SS2T 2T AC 71-79 SS 50 V5SS1T 2T AC 65-71 SS 90 V9SS1T 2T AC 65-71 Super 150 VBC1T 2T AC 65-79 |
